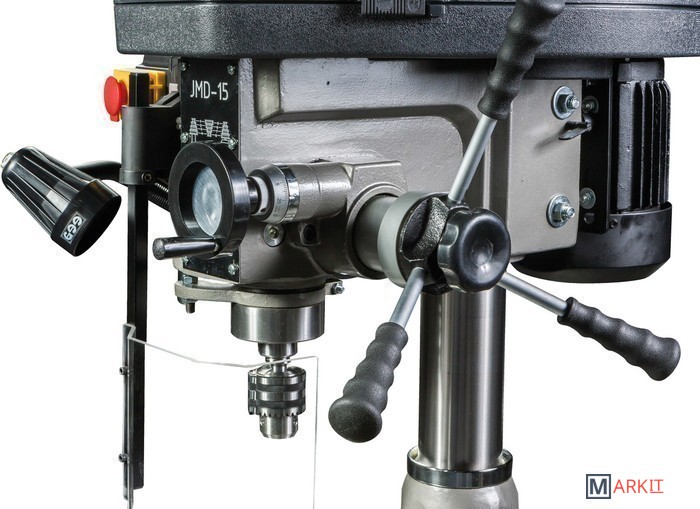

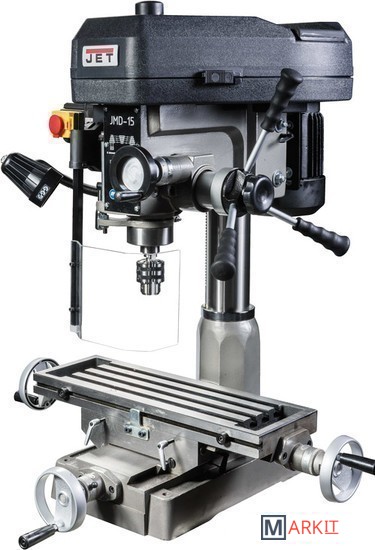

Сверлильно-фрезерный станок JMD-15 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-15 является наличие механизма поворота фрезерной головки на 360 0, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 90 мм. Станок обеспечивает нормальную работу с режущими инструментами, диаметр которых составляет при сверлении до 25 мм, при фрезеровании торцевой фрезой до 63 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя. Вылет шпинделя составляет 200 мм и имеет механическую регулировку.Модель оборудована мощным асинхронным электродвигателем - 1,3 кВт, обеспечивающий частоту вращения шпинделя в диапазоне 100-2160 об/мин. Станок оборудован ременным приводом с концевым выключателем, позволяющим устанавливать частоту вращения шпинделя в режиме 12 передач. Двигатель имеет реверсный ход, позволяя осуществлять нарезание резьбы.Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 при ширине 14 мм.Вес оборудования в оснащенном состоянии - 170 кг. В комплекте к станку идут торцевая фреза диаметром 63 мм, сверлильный патрон, механические тиски.
Общая информация
Производитель
Jet
Технические характеристики
Макс. диаметр сверла
63 мм (63 - торцевой, 20 - концевой фрезы)

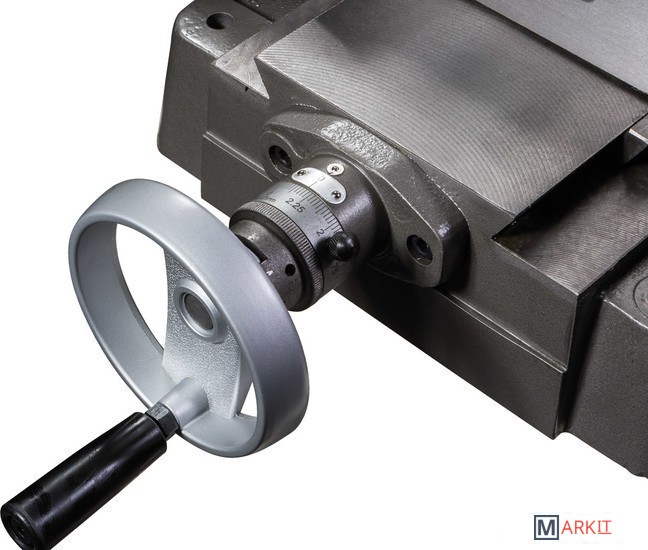

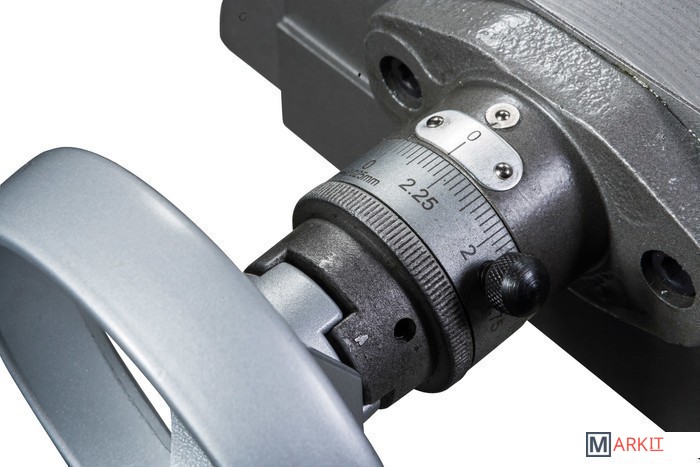

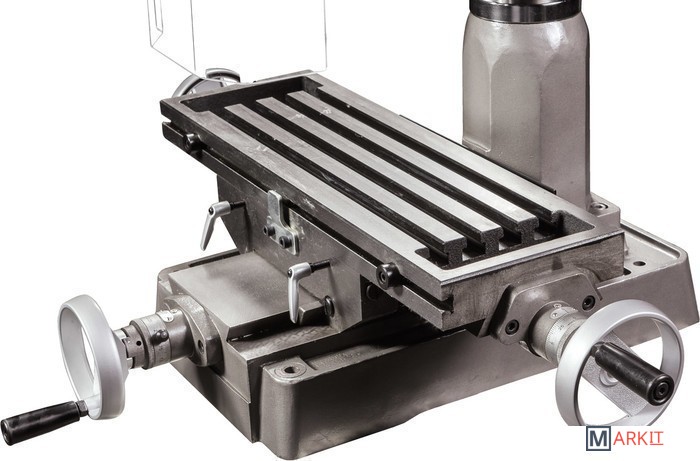

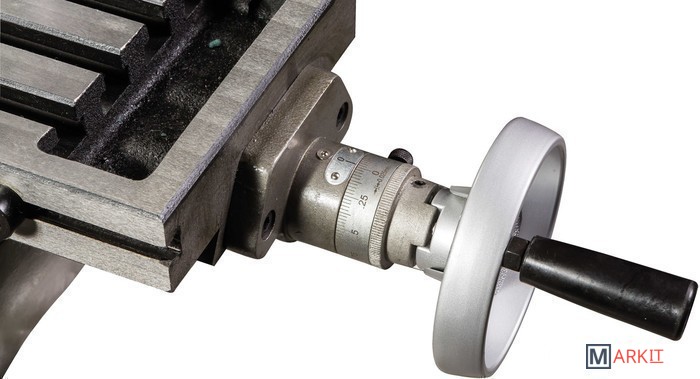

Ход стола, мм
Ход стола по оси X и Y 350 х 152 мм
Количество скоростей
12
Макс. скорость вращения
2 160 об/мин
Максимальная толщина (высота) заготовки
380 мм (Расстояние шпиндель-стол)
Охлаждение
✘
Основные
Тип
фрезерный
Обрабатываемый материал
металл
Мощность
1300 Вт
Питание
от сети
Напряжение
220V
Управление
полуавтоматическое
Цвет
серебристый
Комплектация
Комплект поставки
Зажимная тяга M12Угловые тиски, ширина губок 85 ммСверлильный патрон 1-13 мм с оправкойТорцевая фреза 63 мм с оправкойЗащитный экран с концевым выключателем
